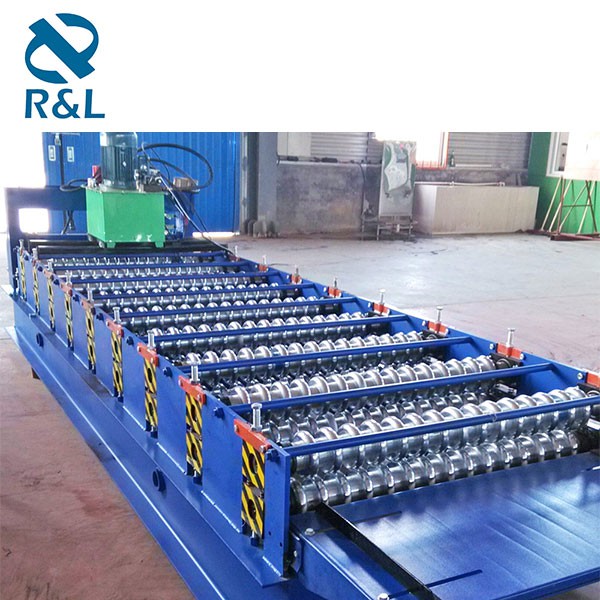

La machine de fabrication de tôles ondulées est largement utilisée dans les usines à longue portée, les entrepôts, les immeubles de bureaux et d'autres domaines. Elle peut produire différentes formes de tôles d'acier selon les dessins de profil et les exigences des clients, notamment des tôles ondulées et des tôles trapézoïdales. Cette machine est composée d'un dérouleur automatique, d'un rail de guidage d'alimentation, d'une unité de formage par laminage, etc. Il a les caractéristiques d'une apparence exquise et compacte et ne prendra pas trop de place. En même temps, il est fabriqué à partir de matériaux durables et équipé d'une technologie de pointe pour garantir précision, efficacité et sécurité.
Différentes machines de fabrication de tôles ondulées peuvent produire différentes formes de tôles de toit en acier selon les dessins de profil et les exigences du client. Nous pouvons également fournir des machines personnalisées.
Principales caractéristiques
La machine de fabrication de tôles ondulées adopte une conception multi-rouleaux, qui peut créer des plaques de différentes tailles et épaisseurs pour répondre aux besoins spécifiques des clients. Toutes les pièces de la machine sont usinées avec précision et la surface est chromée, de sorte que les rayures de surface peuvent être évitées lors de l'usinage et que la durée de vie peut être prolongée. De plus, la machine est équipée d'un dispositif de post-coupe hydraulique efficace avec une conception de post-coupe, d'arrêt de coupe et de coupe en trois parties, qui peut garantir la propreté de la section d'acier et éviter les problèmes de déformation.
Applications
Les produits finis sont utilisés comme toit et murs de gymnases, aéroports, théâtres, usines, entrepôts, garages, expositions, centres, etc.
1. Puissance du moteur principal : 5,5 KW
2. Boîte de réduction à moulinet cycloïdal : BWD27-43-5,5 KW
3. Pignon d'entraînement : pas de 25,4 mm
4. Mur de support : Soudage de poutre en I adopté et pénible
5. Dimensions de l'unité : 7,3 m de long, 1,2 m de large et 1 m de haut
6. Vitesse de production : 0-12 m/min
7. Diamètre de l'essieu : 75 mm et raffinage thermique
8. Diamètre de l'essieu bombé : 75 mm et affinage thermique
9. Matériau du rouleau bombé : acier 45#
10. Traitement thermique du rouleau bombé : acier 45#
11.Nombre de stations de formage : 18
12. Matériau de la lame de cisaillement : acier 45#.
13. Traitement thermique de la lame de partage : degré HRC58 -62 degré
14. Épaisseur de roulement : 0.4-0,8 mm
15. Matériau de roulement : acier 45#
16. La surface unique des rouleaux de galvanoplastie Cr : 0,05 mm
17. Les dimensions du produit sont conformes à la norme de la RPC pour les produits de construction : GB/T12755-91
18. Précision de l'échelle : 10 m ± 2 mm.
Remarque:Si vous avez des exigences particulières, veuillez nous contacter pour un schéma plus détaillé et correct. Merci!
